paliwo

PALIWO
odpady drzewne (MDF ,HDF)

wilgotnosc

WILGOTNOŚĆ
<30%

frakcja

FRAKCJA
<30 mm

wilgotnosc

ZAKRES MOCY
500-3000 kW

EKOMAT RTPO

kocioł Ekomat RTPO





Zespół Energetyczny Ekomat RTPO jest w pełni przystosowany do procesu termicznego przekształcania odpadów pochodzenia drzewnego, zakwalifikowanych jako „inne niż niebezpieczne”, w tym odpadów poprodukcyjnych z fabryk mebli (płyt MDF, HDF). Maksymalna wilgotność paliwa wynosi 25%, a gradacja - do 30 mm. Ceramiczna komora spalania wyposażona jest w palenisko retortowe oraz ruchomy ruszt z napędem hydraulicznym. Blok kotła został powiększony o dodatkową komorę dopalania zapewniającą czas przebywania gazów spalinowych w środowisku wysokich temperatur na poziomie 2 sekund, za ostatnim doprowadzeniem powietrza. Standardem wyposażenia każdej instalacji termicznego przekształcania odpadów są:

-system recyrkulacji spalin, przyczyniający się do ograniczenia emisji tlenków azotu (NOx);
-palnik olejowy bądź gazowy;
-multicyklon, realizujący wstępne odpylanie gazów spalinowych;
-filtr elektrostatyczny Elenergy Sp. z o.o., zapewniający wysoką skuteczność odpylania spalin;
-przyłącze do systemu wtrysku amoniaku (SNCR) do komory spalania.

Ekomat RTPO to kocioł zaprojektowany w oparciu o wytyczne zawarte w Rozporządzeniu Ministra Rozwoju z dnia 21 stycznia 2016r. w sprawie wymagań dotyczących prowadzenia procesu termicznego przekształcania odpadów.

Kotły serii Ekomat RTPO są w pełni zautomatyzowane. Zaawansowane sterowniki kontrolują pracę wszystkich parametrów pracy urządzenia. Dodatkowo zapewniamy zdalny dostęp do panelu sterowania, za pośrednictwem aplikacji mobilnej, umożliwiający m. in. diagnostykę online.

Kotły serii Ekomat RTPO są w pełni zautomatyzowane. Zaawansowane sterowniki kontrolują pracę wszystkich parametrów pracy urządzenia. Dodatkowo zapewniamy zdalny dostęp do panelu sterowania, za pośrednictwem aplikacji mobilnej, umożliwiający m. in. diagnostykę online.





Co oferujemy?

  • Projekt instalacji dostosowany do potrzeb i możliwości klienta
  • Montaż mechaniczny instalacji – zespolenie jej wszystkich komponentów
  • Wykonanie instalacji elektrycznej – dostarczenie i podłączenie szaf sterowniczych wraz z okablowaniem kotła i wszystkich jego podzespołów
  • Przeprowadzenie prac rozruchowych jednostki, nastawienie parametrów pracy kotła oraz szkolenie w zakresie obsługi i konserwacji urządzeń
  • Przeprowadzenie badań emisyjnych przez akredytowaną jednostkę oraz dostarczenie protokołu z wynikami pomiarów emisji poszczególnych polutantów

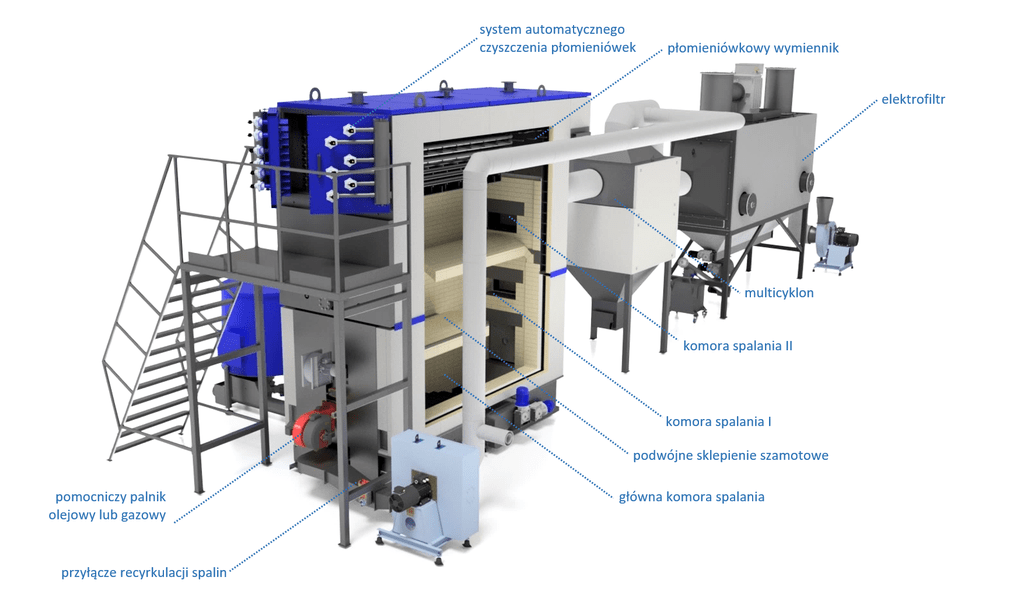

BUDOWA KOTŁA



kocioł Budowa



DANE TECHNICZNE
EKOMAT RTPO 500 kW 1000 kW 1500 kW 2000 kW 3000 kW
Króćce DN/PN [mm/bar] 100/6 125/6 150/6 200/6 200/6
Przepływ spalin* [m3/h] 1 650 3 300 4 950 6 600 9 900
Opory hydrauliczne [kPa] 20 20 20 30 40
Pojemność wodna [m3] 2,65 4,80 5,90 7,10 11,45
Średnica komina [mm] 300/150/80 350/180/100 400/200/113 450/225/130 500/250/180
Waga** [kg] 11 210 21 620 26 920 35 620 48 190
Sprawność [%] 85-90 85-90 85-90 85-90 85-90

Teoretyczne zapotrzebowanie na powietrze [Nm3/kgpal]

3,76 3,76 3,76 3,76 3,76

Zużycie paliwa*** [kg/s]

0,04 0,07 0,11 0,15 0,23

 Temp. odniesienia 180o
** Waga bloku kotła bez wody
***Przy założeniu wartości opałowej paliwa Wd=15 MJ/kg

kocioł budowa inna perspektywa

WYMIARY GABARYTOWE
EKOMAT RTPO A B C D E
500 kW 2180 1250 4200 4070 2830
1000 kW 2430 1450 4500 4940 3700
1500 kW 2630 1650 4900 5230 3990
2000 kW 2950 1900 5250 5670 4280
3000 kW 3040 1900 5750 6250 4860



OPCJE PODAWANIA PALIWA

kocioł Ekomat RTPO



Ekomat RTPO z magazynem biomasy oraz walcowanym zbiornikiem. Grabie wygarniające, o maksymalnej długości 12 m, napędzane są siłownikami hydraulicznymi. Ich zadaniem jest transport paliwa z całej przestrzeni pomieszczenia do podajnika ślimakowego. Paliwo trafia do walcowanego zasobnika, skąd podawane jest do retorty usytuowanej w komorze spalania kotła.

Ekomat RTPO z walcowanym zbiornikiem o pojemności 1,8 m3 lub 4,2 m3. Zbiornik wyposażony jest w przekładnię planetarną, napędzającą profilowane ramiona wygarniające. Paliwo wprowadzane jest do retorty usytuowanej w komorze spalania kotła, za pośrednictwem podajnika ślimakowego.

kocioł Ekomat RTPO



kocioł Ekomat RTPO



Ekomat RTPO z kontenerem o pojemności 5,5 m3 lub 20 m3. Kontenery wyposażone są w hydraulicznie napędzane grabie. Zapewniają one transport paliwa z całej przestrzeni zasobnika do podajnika ślimakowego. Za jego pośrednictwem paliwo wprowadzane jest do retorty usytuowanej w komorze spalania kotła.


LINIA PRODUKCYJNA

kocioł Linia produkcyjna
