EKOMAT MR
 |
Zespół Energetyczny Ekomat MR przeznaczony jest do spalania biomasy w postaci zrębek drewna iglastego, liściastego oraz trocin czy kory o wilgotności do 55% i gradacji do 10cm. |
|

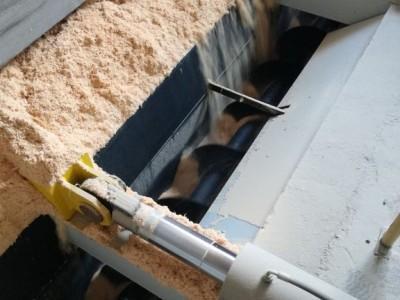

Kotły Ekomat MR są niskotemperaturowymi, wodnymi kotłami stalowymi o cztero-ciągowym biegu spalin. Standardowym wyposażeniem każdej jednostki jest przesuwny ruszt z napędem hydraulicznym, wpływający na intensyfikację procesu odparowania wilgoci w paliwie, a w konsekwencji – bardziej efektywny proces spalania. Kotły serii MR zasilane są za pośrednictwem tłoka wprowadzającego paliwo do komory spalania. Transport biomasy do kotłowni realizowany jest przez system redlerów – podajników łańcuchowych, połączonych z kontenerem lub magazynem biomasy. |
|
Standardowym wyposażeniem kotłów tej serii jest także system automatycznego usuwania szlaki i popiołu spod i znad rusztu. Ułatwia on prace związane z czyszczeniem i konserwacją komory spalania, wyprowadzając pozostałości procesowe z jej przestrzeni. Dodatkowo urządzenia posiadają system awaryjnego chłodzenia wymiennika oraz system powietrznego chłodzenia rusztu. |
|

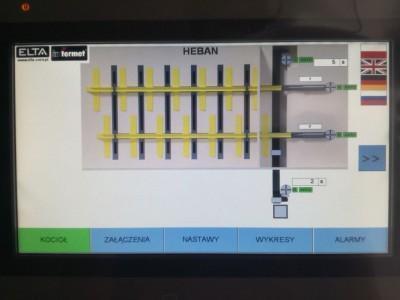

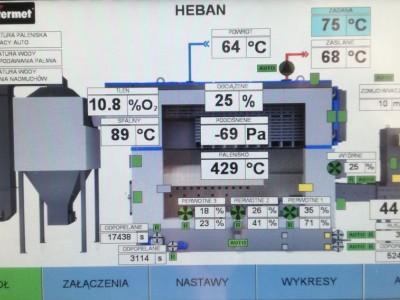

Kotły serii Ekomat MR są w pełni zautomatyzowane. Zaawansowane sterowniki kontrolują pracę wszystkich parametrów pracy urządzenia. Dodatkowo zapewniamy zdalny dostęp do panelu sterowania, za pośrednictwem aplikacji mobilnej, umożliwiający m. in. diagnostykę online. |
Co oferujemy?
- Projekt instalacji dostosowany do potrzeb i możliwości klienta.
- Montaż mechaniczny instalacji – zespolenie jej wszystkich komponentów.
- Wykonanie instalacji elektrycznej – dostarczenie i podłączenie szaf sterowniczych wraz z okablowaniem kotła i wszystkich jego podzespołów.
- Przeprowadzenie prac rozruchowych jednostki, nastawienie parametrów pracy kotła oraz szkolenie w zakresie obsługi i konserwacji urządzeń.

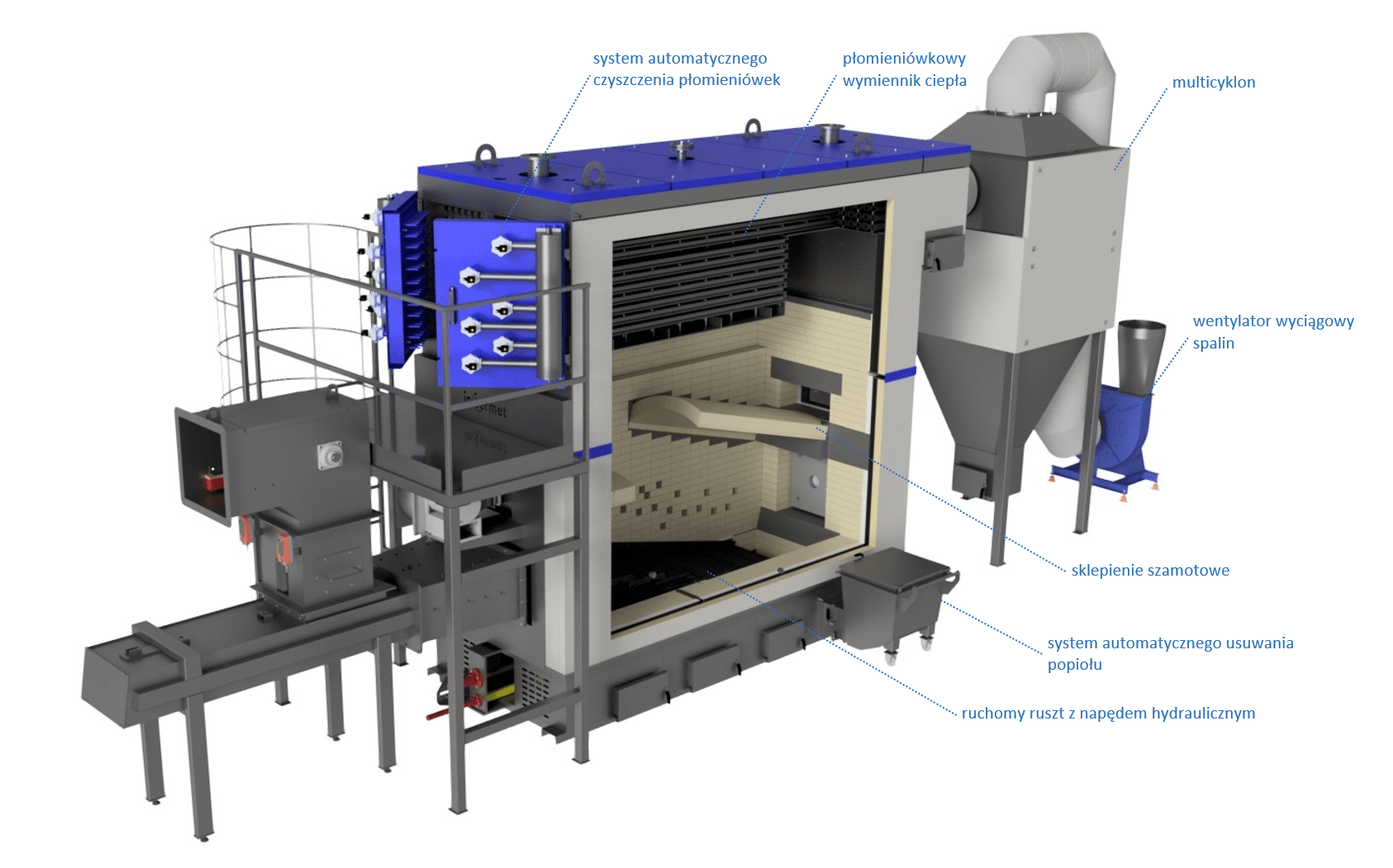

BUDOWA KOTŁA
| DANE TECHNICZNE | |||||
|---|---|---|---|---|---|
| EKOMAT MR | 1000 kW | 1500 kW | 2000 kW | 3000 kW | 5000 kW |
| Króćce DN/PN [mm/bar] | 125/6 | 150/6 | 200/6 | 200/6 | 200/6 |
| Przepływ spalin* [m3/h] | 3 850 | 5 750 | 7 700 | 11 500 | 20 700 |
| Opory hydrauliczne [kPa] | 10 | 10 | 25 | 25 | 25 |
| Pojemność wodna [m3] | 4,30 | 5,60 | 7,35 | 9,90 | 13 |
| Średnica komina [mm] | 400 | 500 | 600 | 700 | 800 |
| Waga** [kg] | 19 010 | 24 420 | 30 870 | 40 430 | 85 000 |
| Sprawność [%] | 85-90 | 85-90 | 85-90 | 85-90 | 85-90 |
* Temp. odniesienia 180oC
** Waga bloku kotła bez wody
| WYMIARY GABARYTOWE | ||||||
|---|---|---|---|---|---|---|
| EKOMAT MR | A | B | C | D | E | F |
| 1000 kW | 2090 | 1400 | 4000 | 7370 | 6830 | 3700 |
| 1500 kW | 2340 | 1650 | 4300 | 7660 | 7120 | 3990 |
| 2000 kW | 2540 | 1850 | 4560 | 8150 | 7610 | 4280 |
| 3000 kW | 2870 | 2050 | 5020 | 8730 | 8200 | 4860 |
| 5000 kW | 4450 | 3320 | 6280 | 11 310 | 10 630 | 6890 |
OPCJE PODAWANIA PALIWA

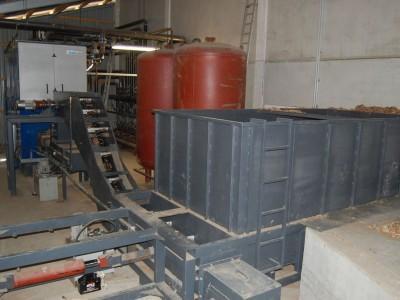

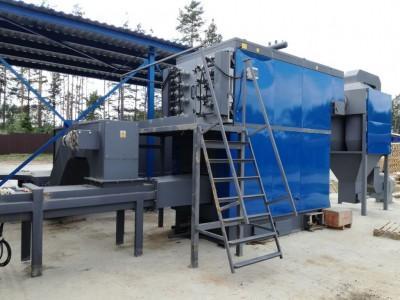

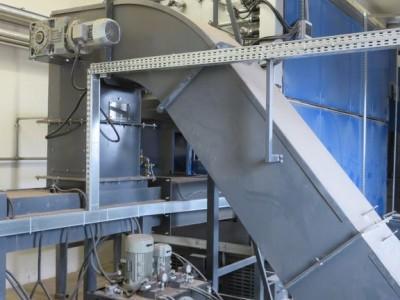

Ekomat MR z kontenerem o pojemności 20 m3. Kontenery wyposażone są w hydraulicznie napędzane grabie. Zapewniają one transport paliwa z całej przestrzeni zasobnika do podajnika łańcuchowego. Za jego pośrednictwem paliwo trafia do szuflady wprowadzającej, a następnie wtłaczane jest do komory spalania.

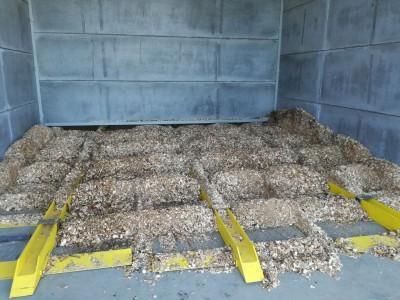

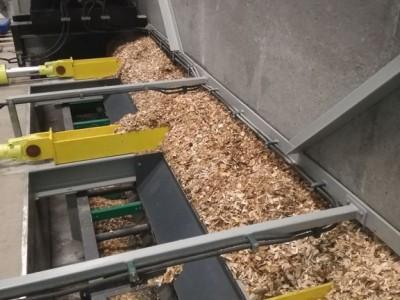

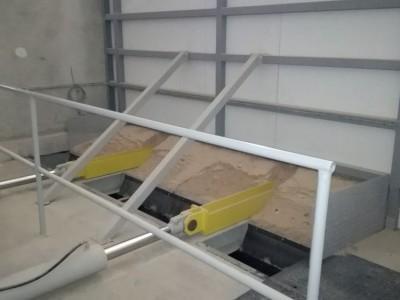

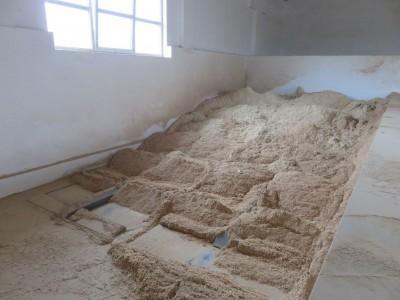

Ekomat MR z magazynem biomasy. Grabie wygarniające, o maksymalnej długości 12 m, napędzane są siłownikami hydraulicznymi. Ich zadaniem jest transport paliwa z całej przestrzeni pomieszczenia do podajnika łańcuchowego. Za jego pośrednictwem paliwo trafia do szuflady wprowadzającej, a następnie wtłaczane jest do komory spalania.
