EKOMAT HRTPO
 |
Zespół Energetyczny Ekomat HRTPO jest instalacją w pełni przystosowaną do przeprowadzania procesu termicznego przekształcania odpadów pochodzenia drzewnego, zakwalifikowanych jako „inne niż niebezpieczne”, w tym odpadów poprodukcyjnych z fabryk mebli (płyt MDF, HDF). Maksymalna wilgotność paliwa wynosi 25%, gradacja – 30 mm. Ceramiczna komora spalania wyposażona jest w palenisko z płaskim ruchomym rusztem, napędzanym hydraulicznie. Blok kotła został powiększony o dodatkową komorę dopalania, zapewniającą czas przebywania gazów spalinowych w środowisku wysokich temperatur na poziomie 2 sekund, za ostatnim doprowadzeniem powietrza. Standardem wyposażenia każdej instalacji termicznego przekształcania odpadów są: -system recyrkulacji spalin, przyczyniający się do ograniczenia emisji tlenków azotu (NOx);
|
|
Ekomat HRTPO to kocioł zaprojektowany w oparciu o wytyczne zawarte w Rozporządzeniu Ministra Rozwoju z dnia 21 stycznia 2016 r. w sprawie wymagań dotyczących prowadzenia procesu termicznego przekształcania odpadów. |
|
Kotły serii Ekomat HRTPO są w pełni zautomatyzowane. Zaawansowane sterowniki kontrolują pracę zespołu i wszystkie kluczowe parametry. Dodatkowo, zapewniamy zdalny dostęp do panelu sterowania, za pośrednictwem aplikacji mobilnej, umożliwiając m.in. diagnostykę online. |
Co oferujemy?
- Projekt instalacji dostosowany do potrzeb i możliwości klienta.
- Montaż mechaniczny instalacji – zespolenie wszystkich jej komponentów.
- Wykonanie instalacji elektrycznej – dostarczenie i podłączenie szaf sterowniczych wraz z okablowaniem kotła i wszystkich jego podzespołów.
- Przeprowadzenie prac rozruchowych jednostki, nastawienie parametrów pracy kotła oraz szkolenie w zakresie obsługi i konserwacji urządzeń.
- Przeprowadzenie badań emisyjnych przez akredytowaną jednostkę oraz dostarczenie protokołu z wynikami pomiarów emisji poszczególnych polutantów.

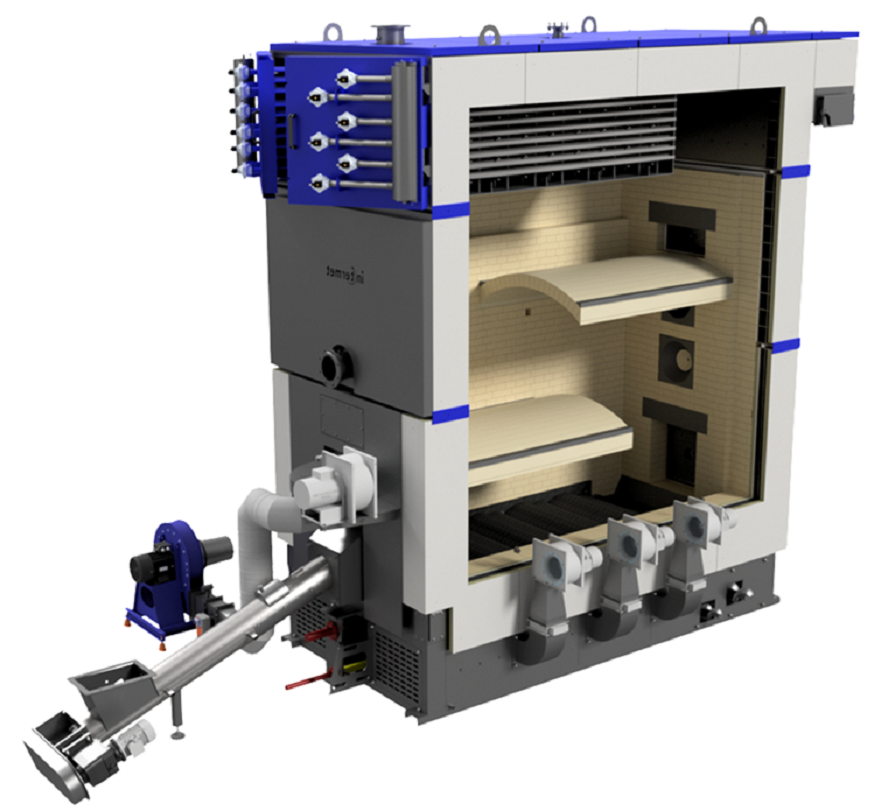

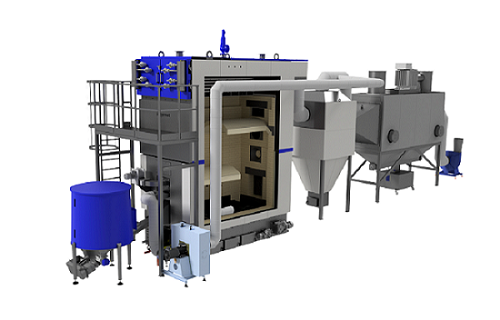

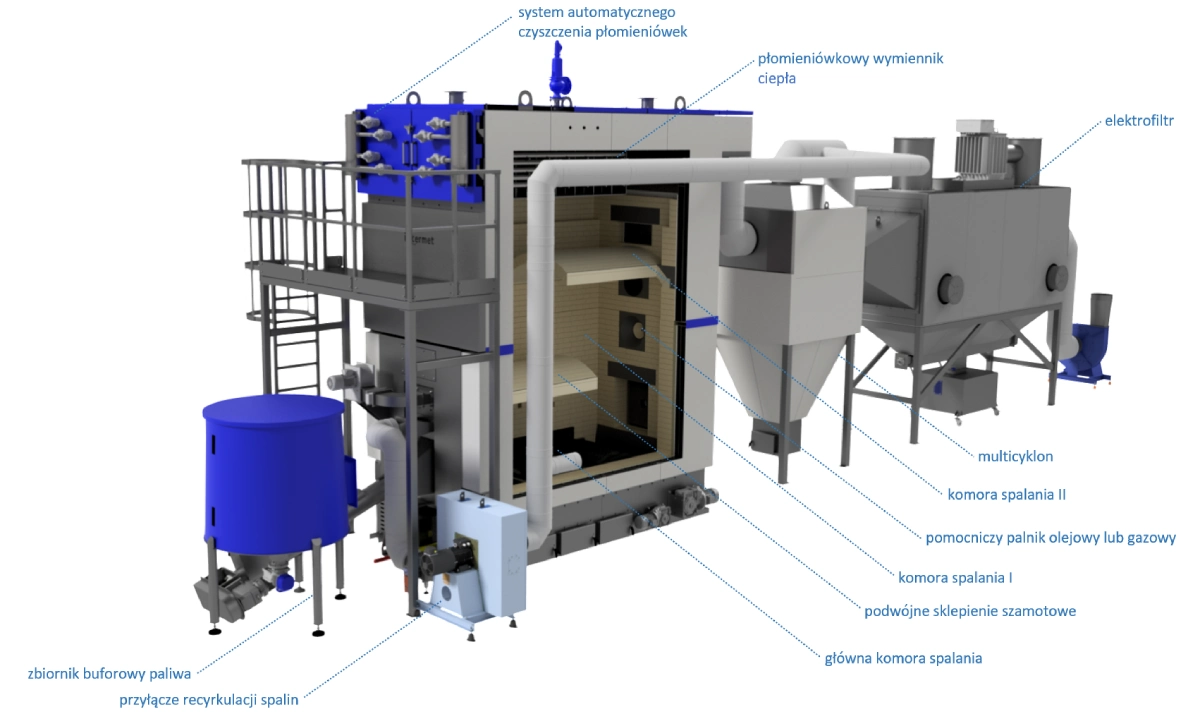

BUDOWA KOTŁA
| DANE TECHNICZNE | |||||
|---|---|---|---|---|---|
| EKOMAT HRTPO | 1000 kW | 1500 kW | 2000 kW | 3000 kW | 5000 kW |
| Króćce DN/PN [mm/bar] | DN125/PN6 | DN150/PN6 | DN200/PN6 | DN200/PN6 | DN250/PN6 |
| Przepływ spalin* [m3/h] | 3250 | 4970 | 6735 | 10 110 | 16 730 |
| Opory hydrauliczne [kPa] | 20 | 20 | 30 | 40 | 50 |
| Pojemność wodna [m3] | 4,80 | 5,80 | 7,90 | 13,00 | 25,60 |
| Średnica komina [mm] | 350 | 400 | 450 | 500 | 700 |
| Waga** [kg] | 25 100 | 32 500 | 40 000 | 58 150 | 97 900 |
| Sprawność [%] | 85-90 | 85-90 | 85-90 | 85-90 | 85-90 |
|
Teoretyczne zapotrzebowanie na powietrze [Nm3/s] |
3,939 | 3,939 | 3,939 | 3,939 | 3,939 |
|
Zużycie paliwa*** [kg/s] |
0,076 | 0,114 | 0,152 | 0,228 | 0,379 |
* Temp. odniesienia 180oC
** Waga bloku kotła bez wody
***Przy założeniu wartości opałowej paliwa Wd=15 MJ/kg

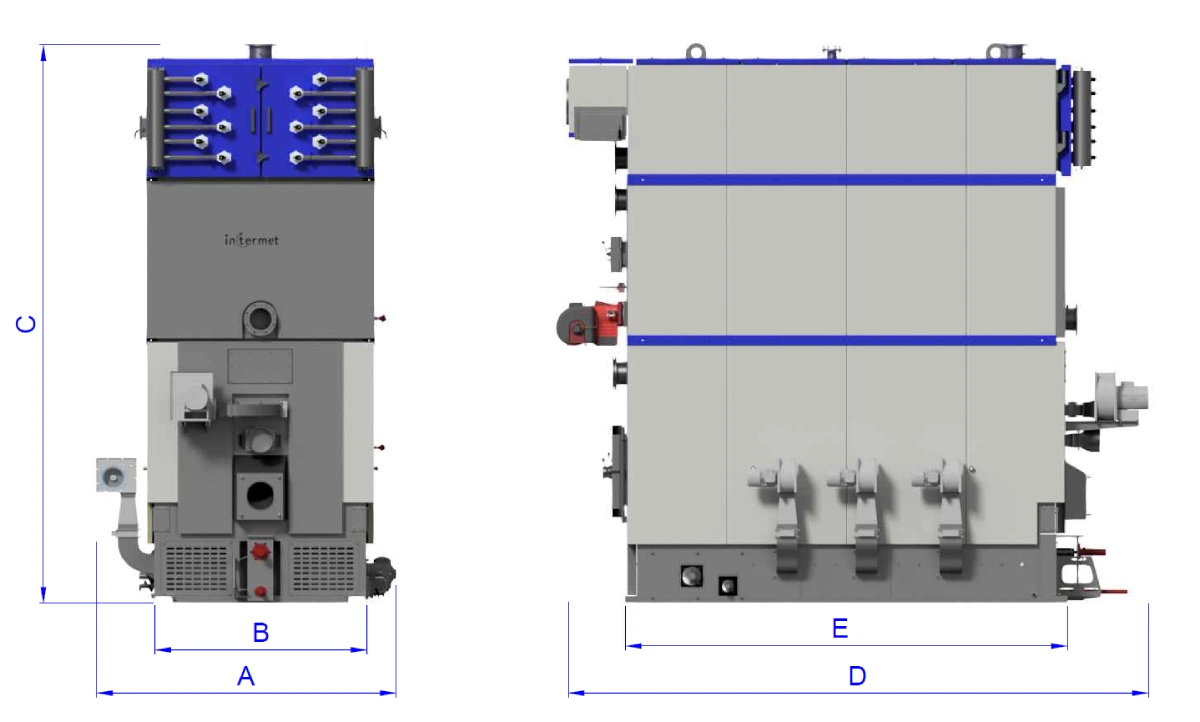

| WYMIARY GABARYTOWE | |||||
|---|---|---|---|---|---|
| EKOMAT HRTPO | A | B | C | D | E |
| 1000 kW | 2130 | 1450 | 4850 | 5040 | 3700 |
| 1500 kW | 2710 | 1920 | 5100 | 5070 | 3740 |
| 2000 kW | 2850 | 2050 | 5415 | 5780 | 4280 |
| 3000 kW | 4100 | 2300 | 6075 | 6370 | 5600 |
| 5000 kW | 4440 | 3080 | 6975 | 8520 | 7235 |

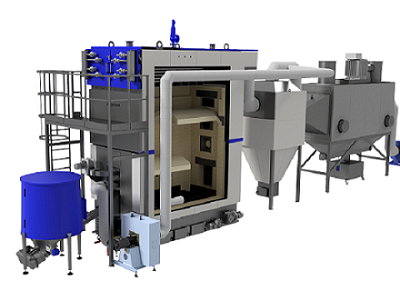

OPCJE PODAWANIA PALIWA

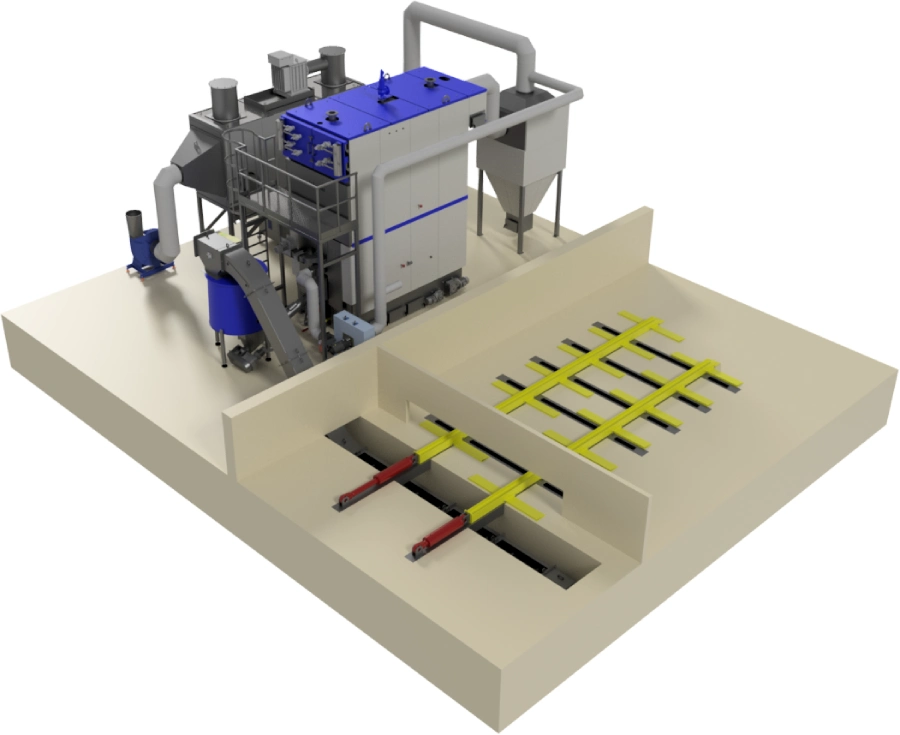

Ekomat HRTPO z magazynem biomasy oraz walcowanym zbiornikiem. Grabie wygarniające, o maksymalnej długości 12 m, napędzane są siłownikami hydraulicznymi. Ich zadaniem jest transport paliwa z całej przestrzeni pomieszczenia do transportera łańcuchowego. Za jego pośrednictwem paliwo trafia do walcowanego zasobnika, skąd podawane jest na ruszt.

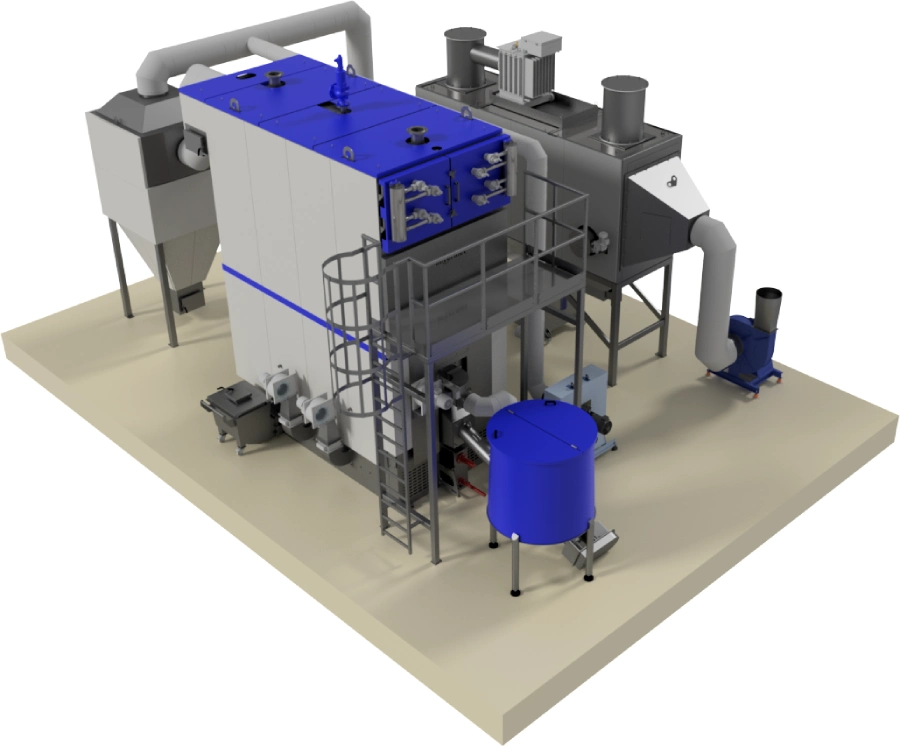

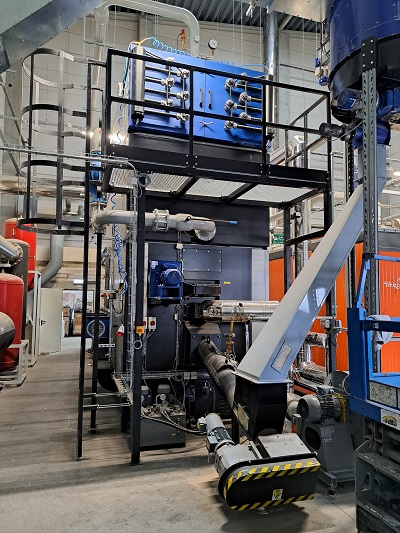

Ekomat HRTPO z walcowanym zbiornikiem o pojemności 1,8 m³ lub 4,2 m³. Zbiornik wyposażony jest w przekładnię planetarną, napędzającą profilowane ramiona wygarniające. Paliwo wprowadzane jest do komory spalania za pośrednictwem skośnego podajnika ślimakowego.

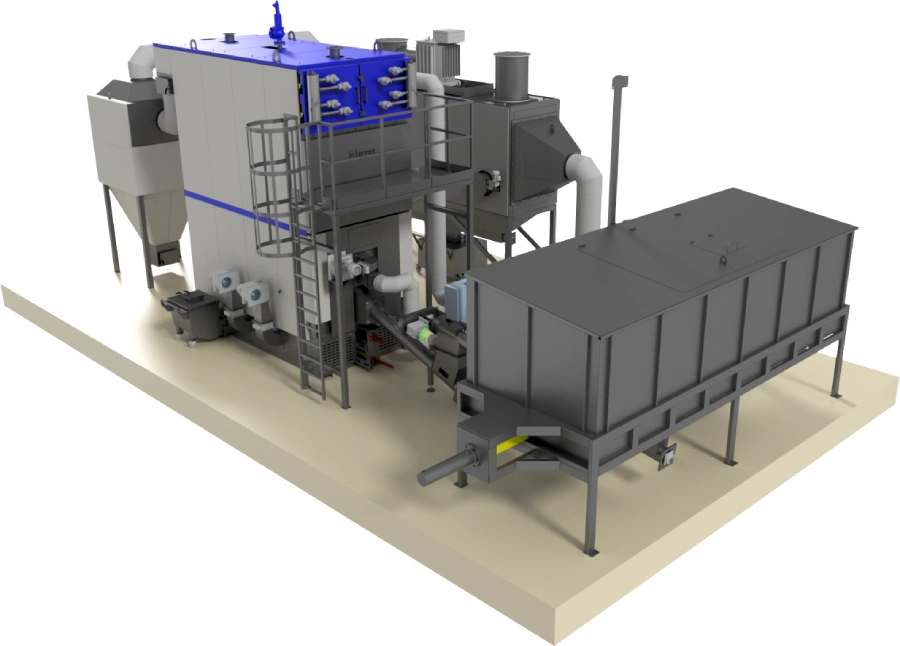

Ekomat HRTPO z kontenerem o pojemności 5,5 m³ lub 20 m³. Kontenery wyposażone są w hydraulicznie napędzane grabie. Zapewniają one transport paliwa z całej przestrzeni zasobnika do podajnika ślimakowego. Za jego pośrednictwem paliwo wprowadzane jest na ruszt zlokalizowany w komorze spalania kotła.

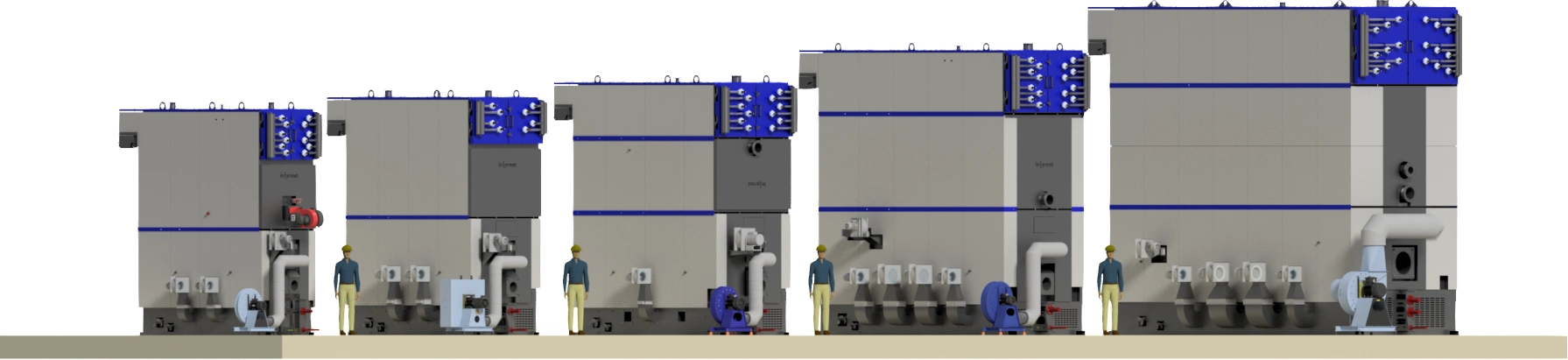

LINIA PRODUKCYJNA

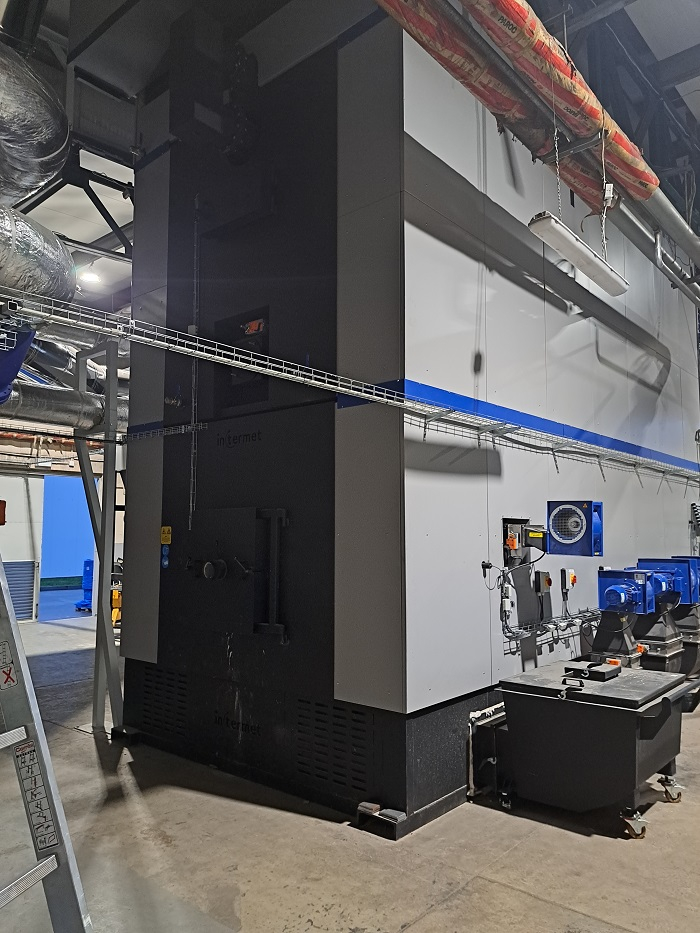

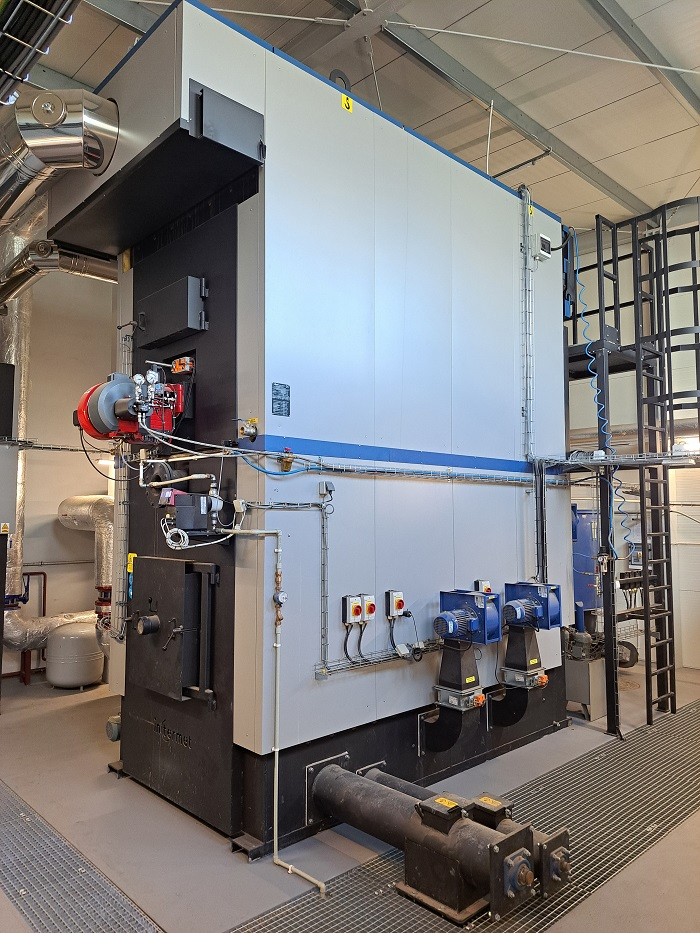

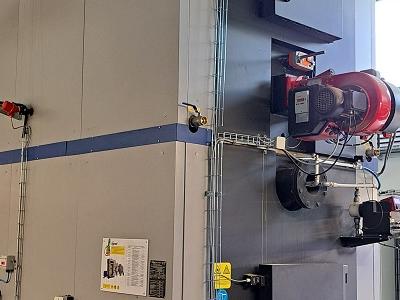

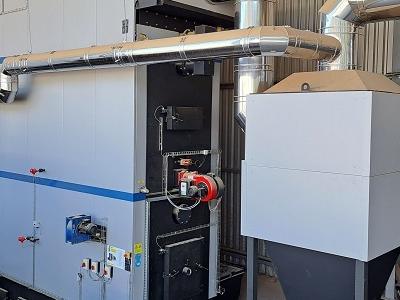

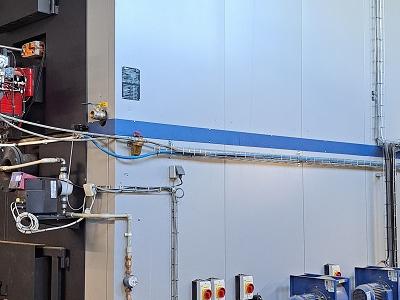

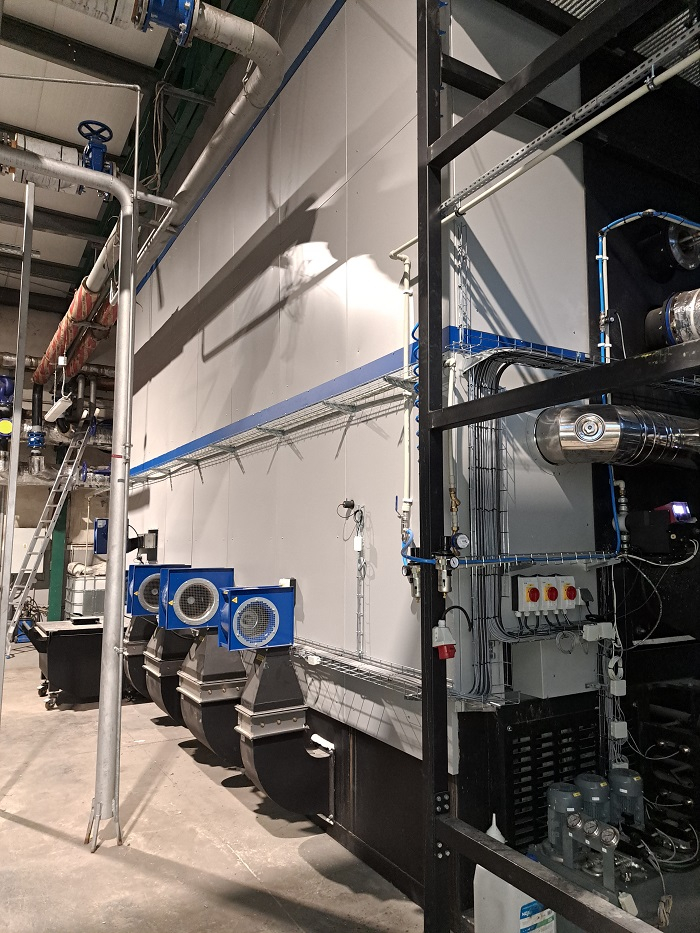

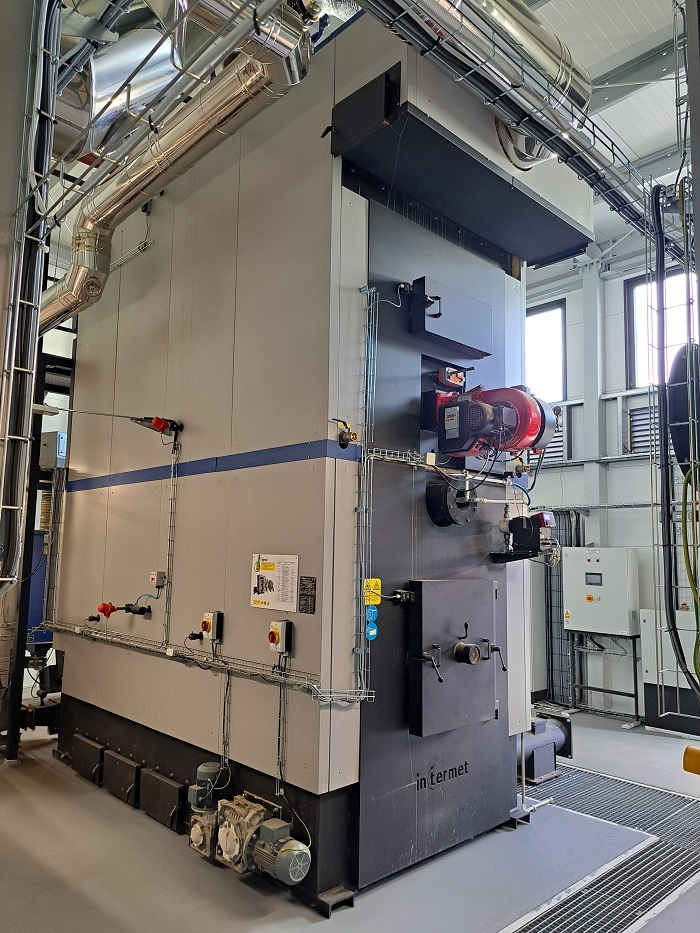

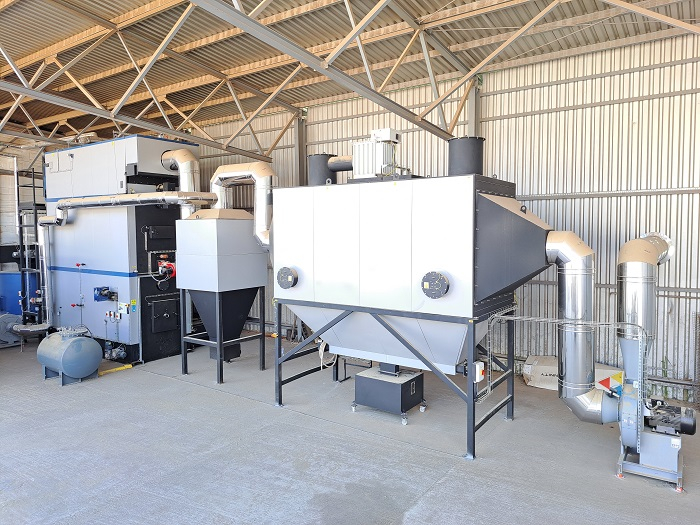

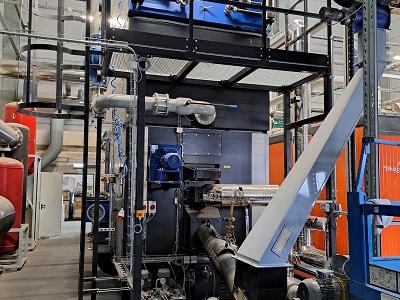

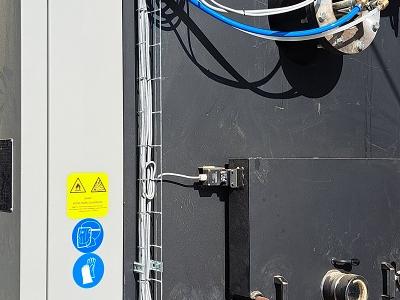

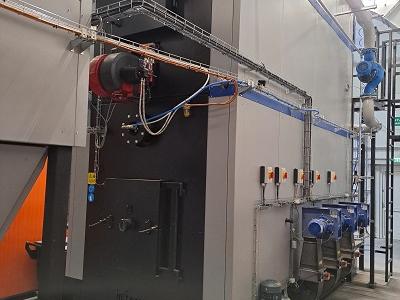

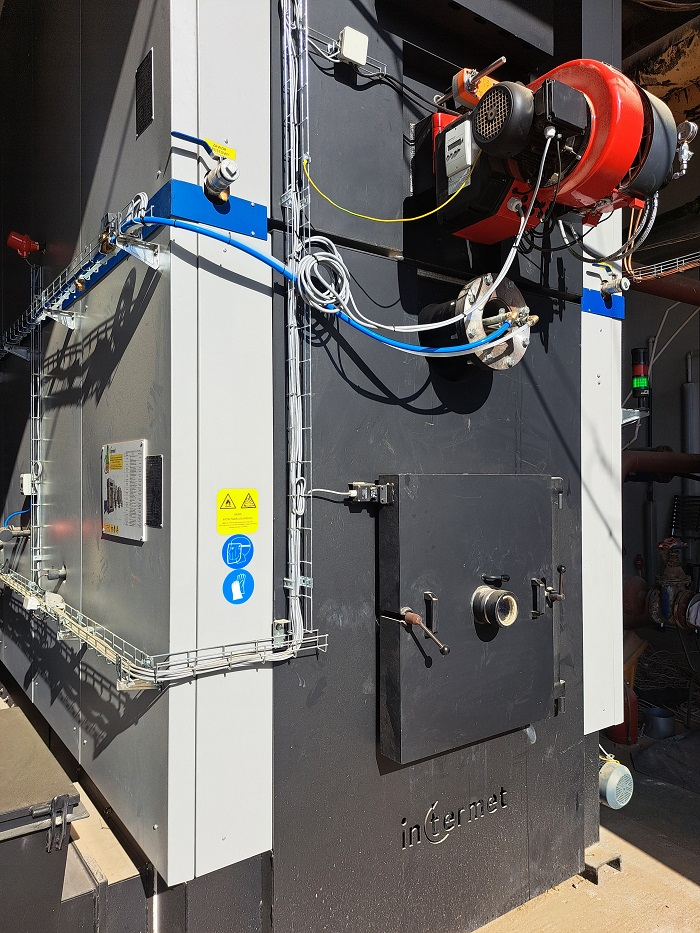

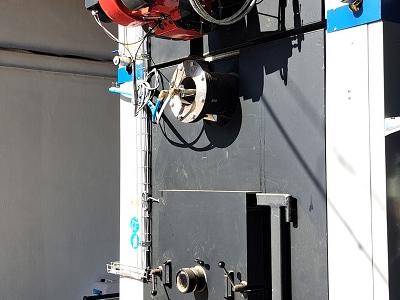

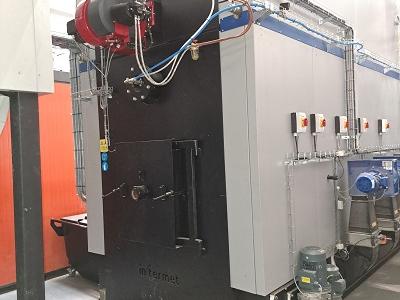

ZDJĘCIA
