Kotły wysokotemperaturowe

W ramach swojej działalności, firma INTERMET oferuje także kotły wysokotemperaturowe, w których temperatura czynnika roboczego przekracza 110°C. Projekt powstaje w oparciu o indywidualne potrzeby klienta, po ustaleniu granicznych parametrów czynnika grzewczego zasilającego sieć cieplną (TD – temperatura dopuszczalna oraz PD – ciśnienie dopuszczalne). W ramach kontraktu oferujemy przeprowadzenie oceny zgodności instalacji w Urzędzie Dozoru Technicznego oraz koordynujemy odbiór instalacji przez Inspektora UDT w kotłowni. Zapraszamy do zapoznania się ze zrealizowanymi przez nas instalacjami kotłów wysokotemperaturowych. Zachęcamy do kontaktu z działem handlowym w celu omówienia szczegółów technicznych instalacji.

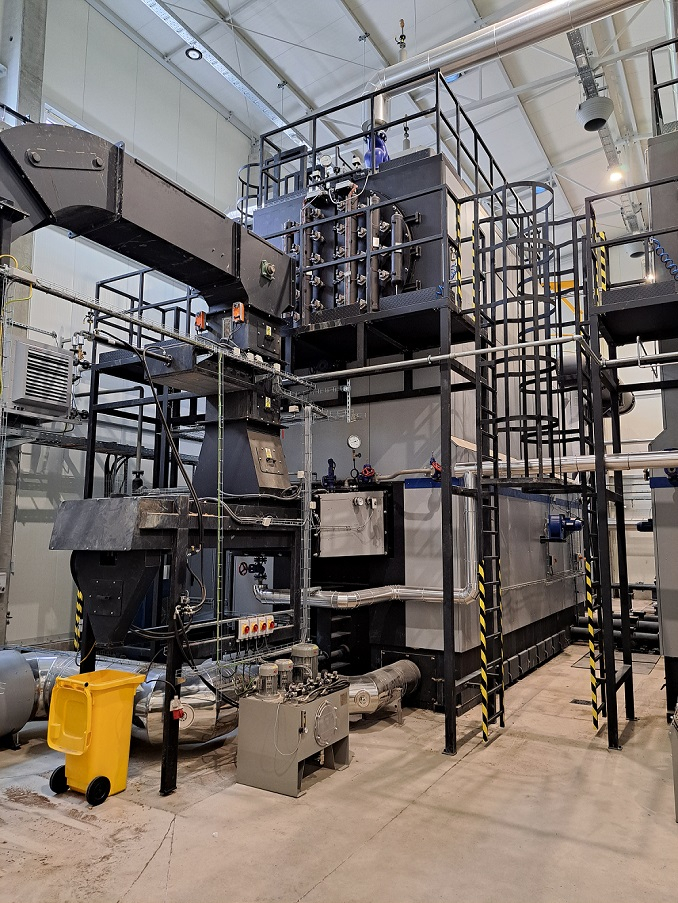

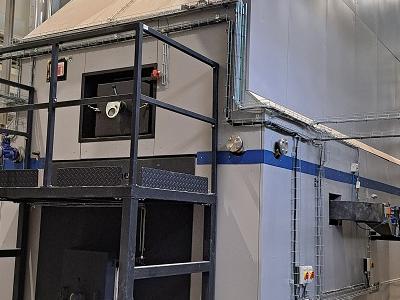

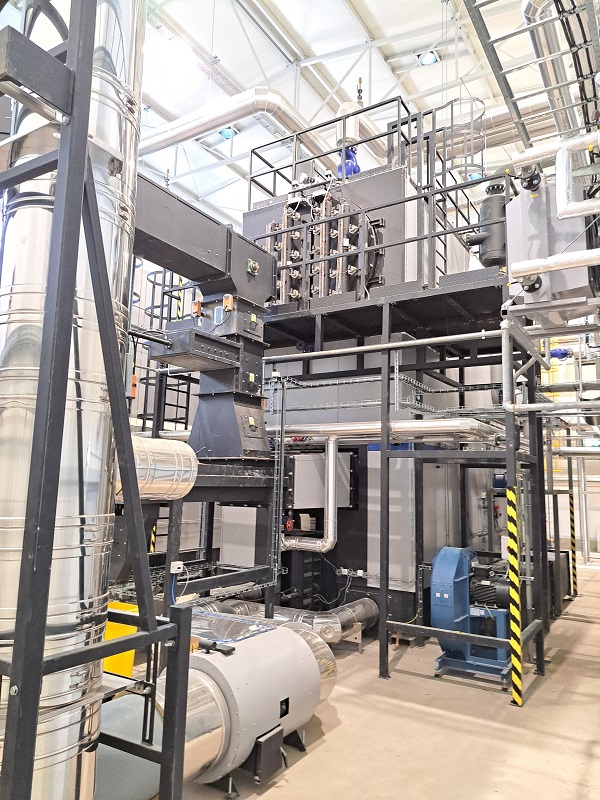

1. Blok kotła

Składający się z paleniska rusztowego i wysokoparametrowego kotła. Dwusekcyjny, ruchomy ruszt jest napędzany hydraulicznie. Komorę spalania wyposażono w przyłącza nadmuchu powietrza pierwotnego i wtórnego. Dwuciągowy, płomieniówkowy kocioł pełni rolę wymiennika ciepła spaliny/woda.

2. Ekonomizer suchy

Pełni rolę wymiennika ciepła, podgrzewającego wodę powrotną z sieci do odpowiedniej temperatury. Nie tylko chroni to kocioł przez tzw. zimnym powrotem, lecz także podnosi sprawność całej instalacji.

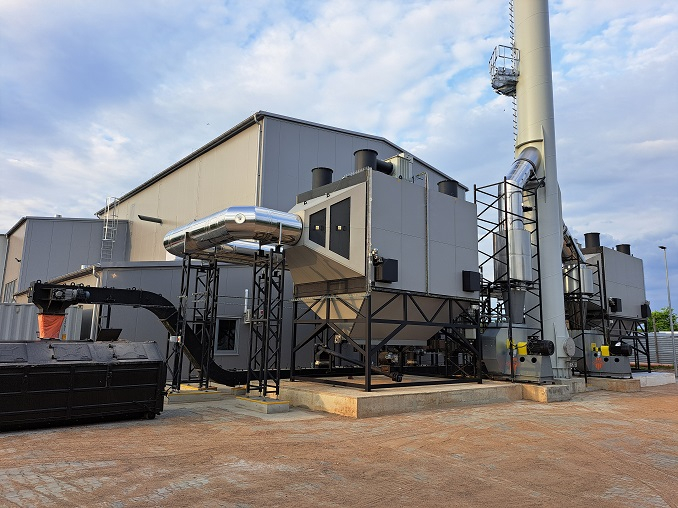

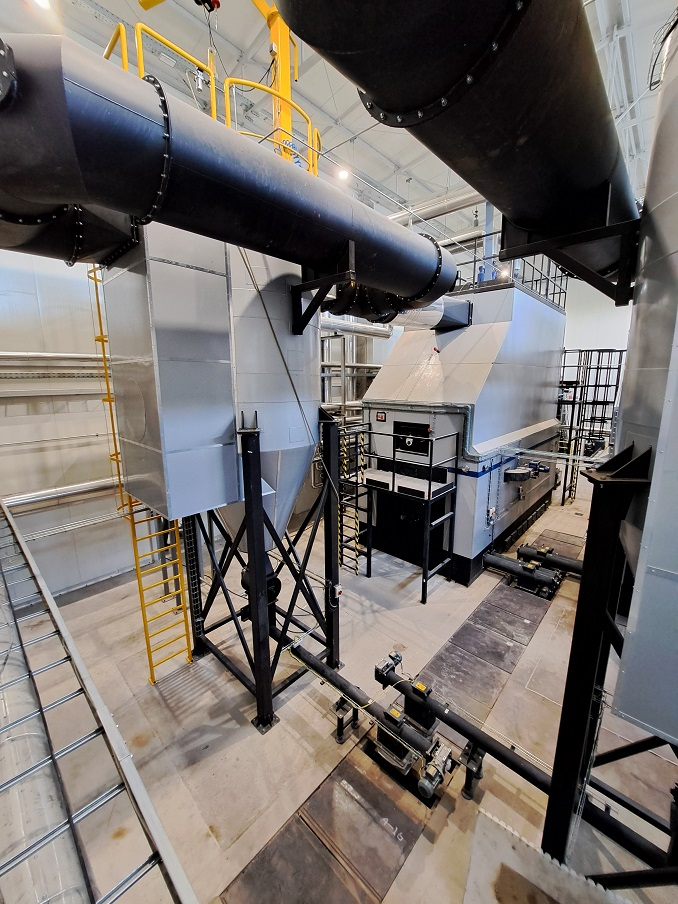

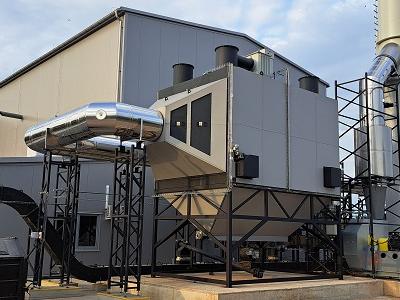

3. Dwustopniowy system filtracji spalin

Składa się z multicyklonu oraz filtra elektrostatycznego. Gwarantuje on spełnienie wymagań dotyczących emisji cząstek stałych do atmosfery.

4. Komin wolnostojący

Odprowadza oczyszczone gazy spalinowe do atmosfery.

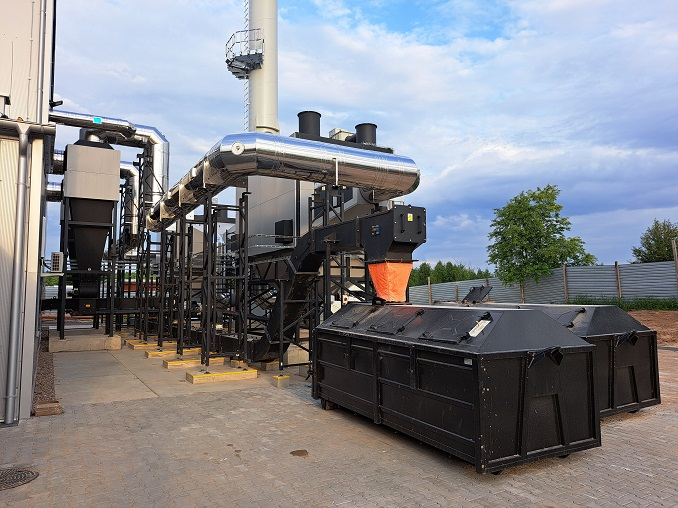

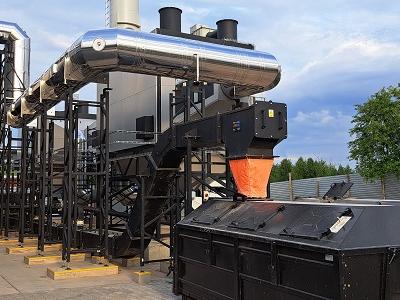

5. Centralny system usuwania szlaki i popiołu

Składa się z redlera odbierającego odpady z paleniska, ekonomizera, multicyklonu oraz elektrofiltra oraz poziomych transporterów ślimakowych. Na połączeniu transporter-redler szlaki zainstalowano śluzy celkowe.

6. Przyłącze recyrkulacji spalin

Gwarantuje obniżenie temperatury spalania wewnątrz paleniska, co przekłada się na ograniczenie emisji tlenków azotu NOx.

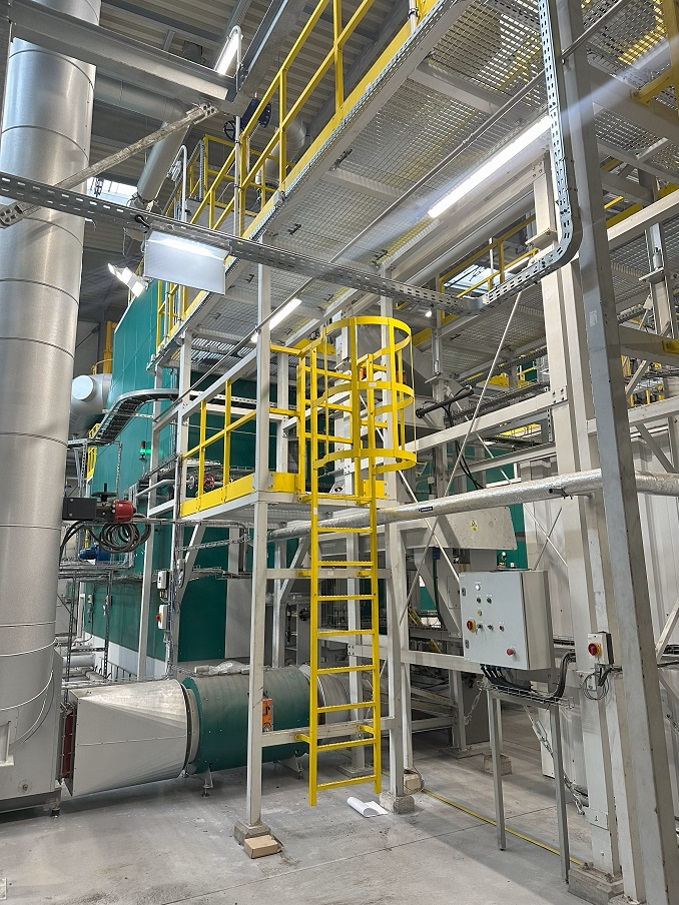

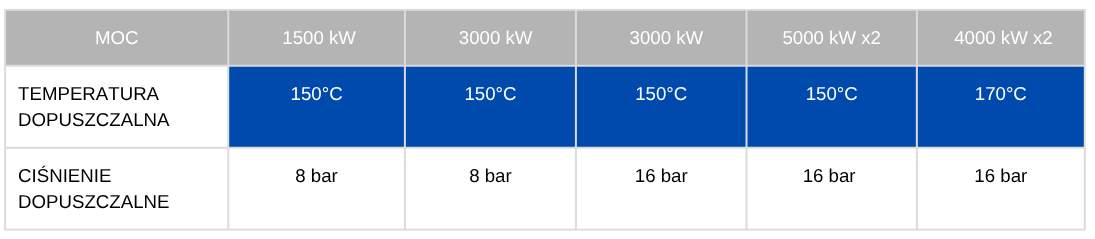

ZREALIZOWANE INSTALACJE
MOC	1500 kW	3000 kW	3000 kW	5000 kW x2	4000 kW x2
Temperatura dopuszczalna	150°C	150°C	150°C	150°C	170°C
Ciśnienie dopuszczalne	8 bar	8 bar	16 bar	16 bar	16 bar

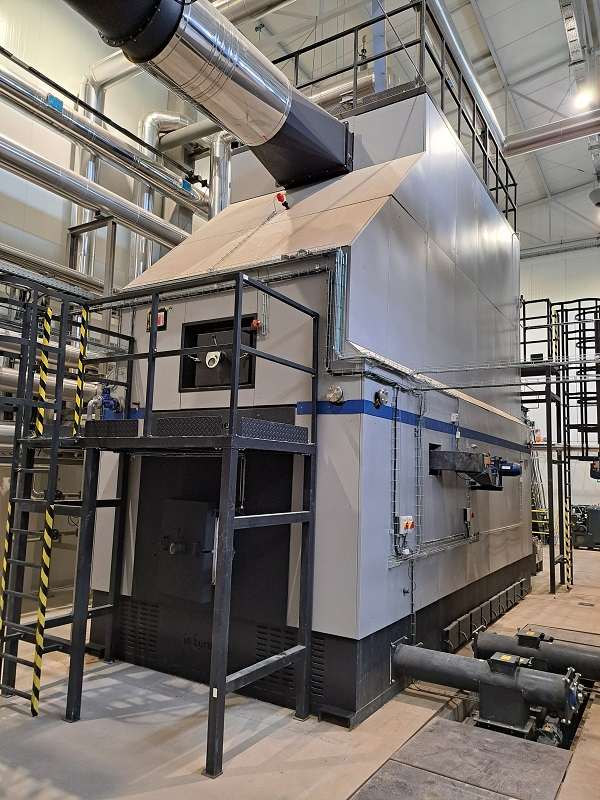

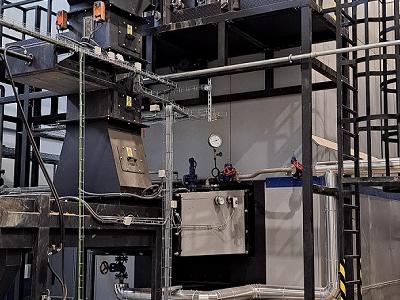

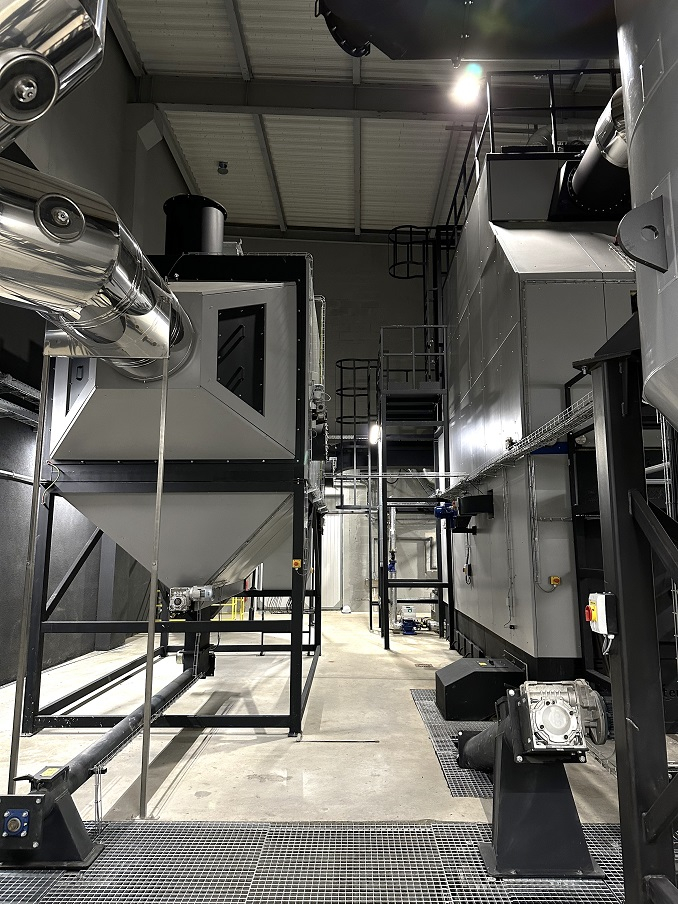

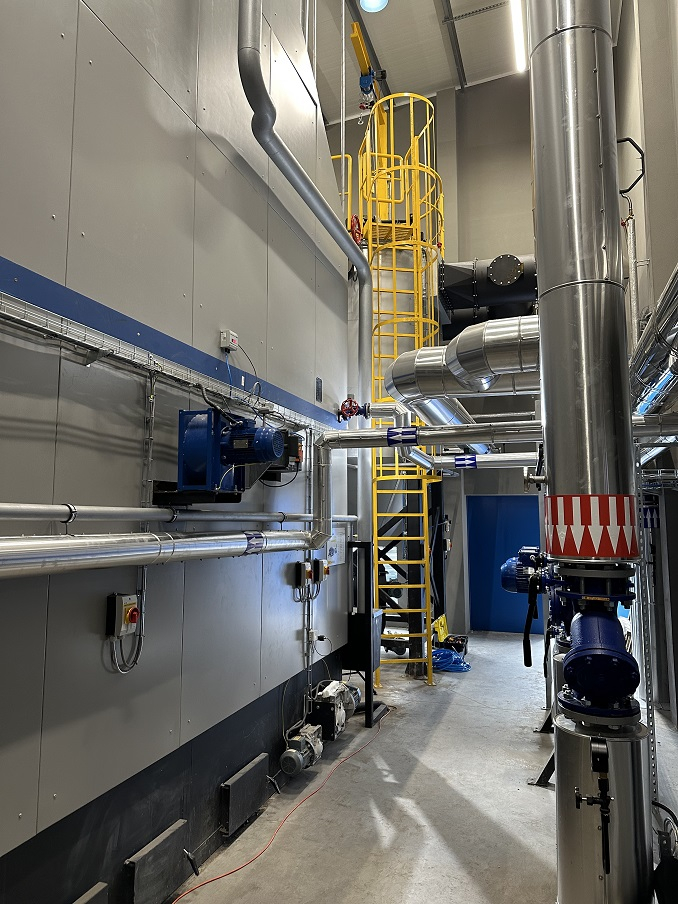

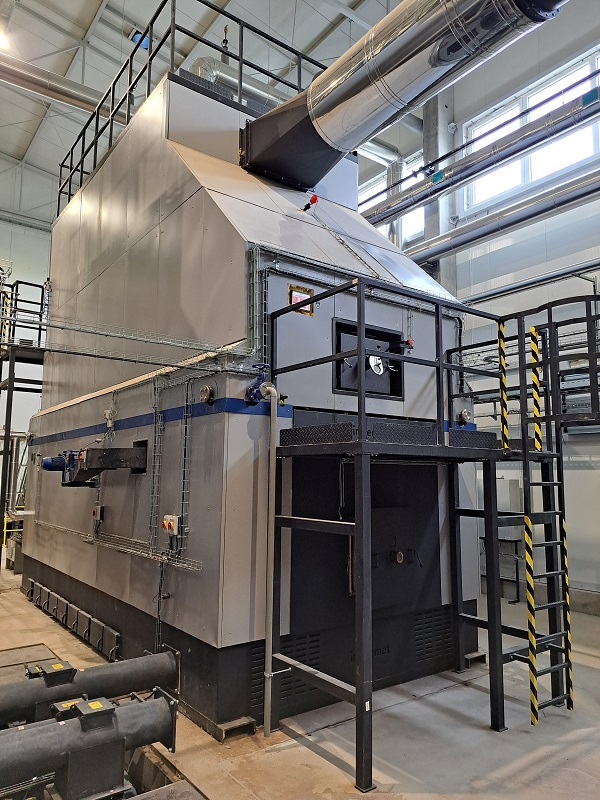

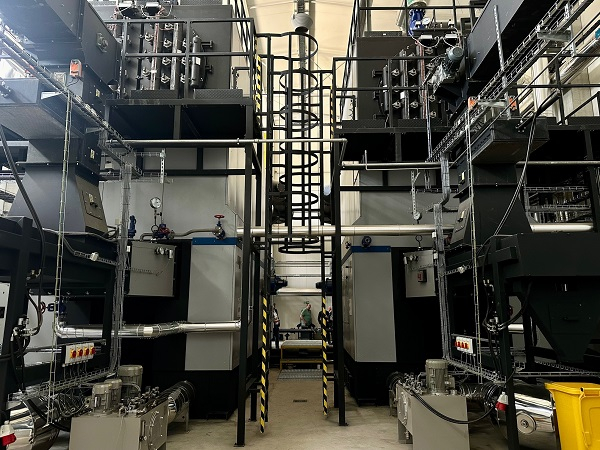

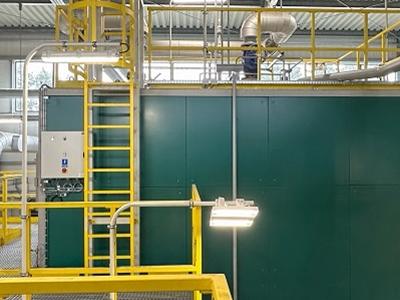

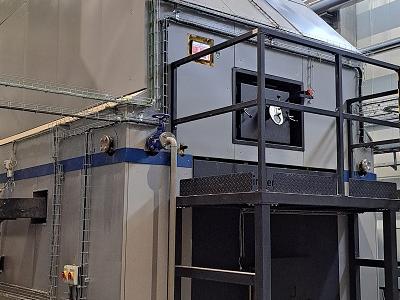

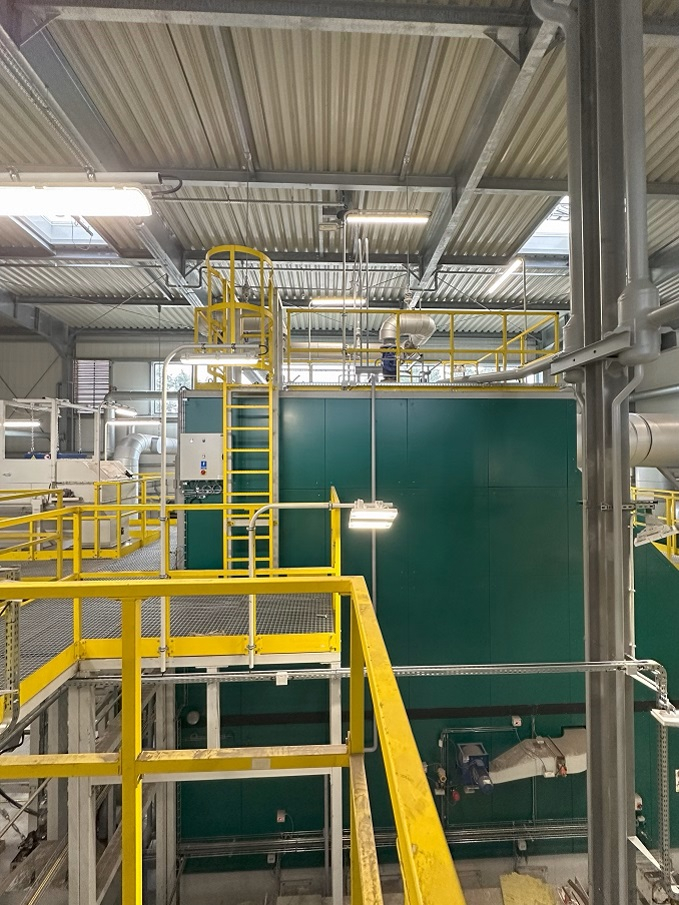

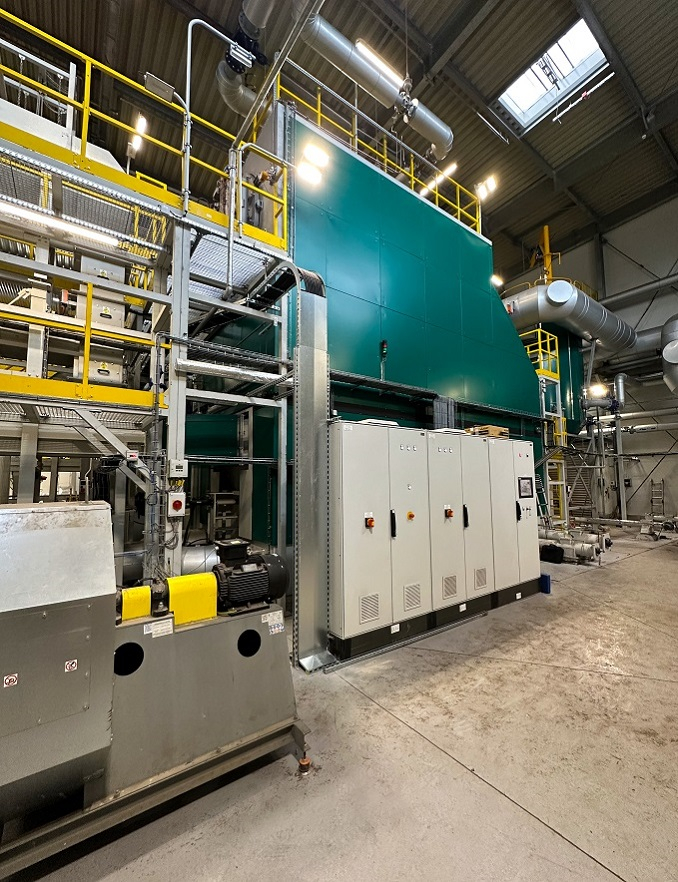

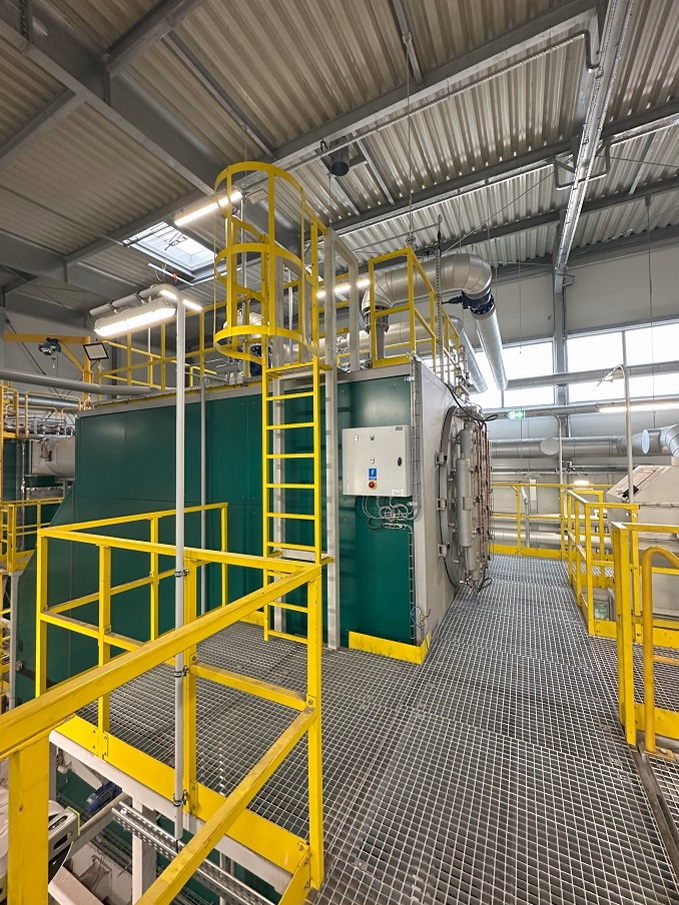

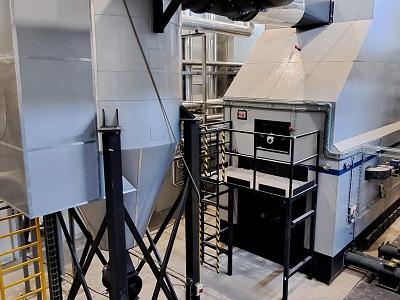

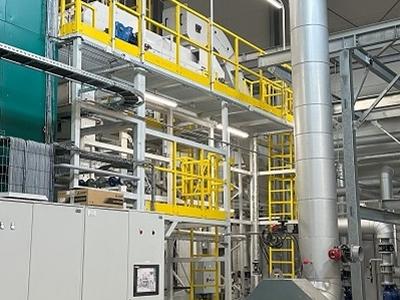

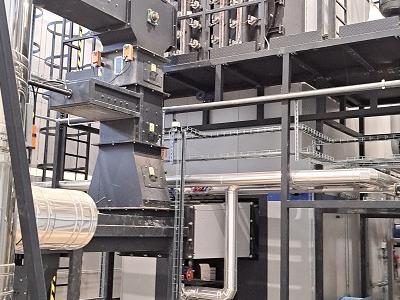

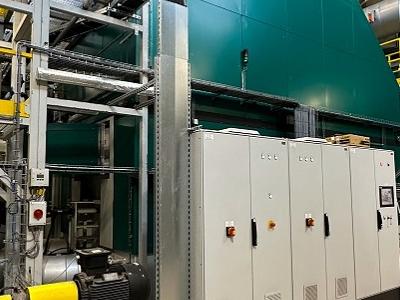

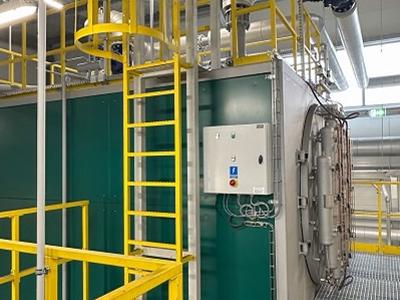

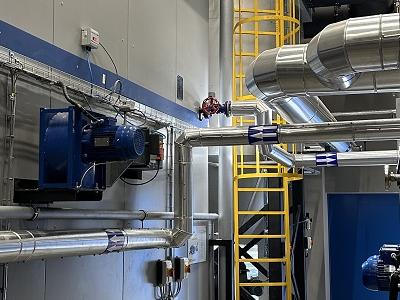

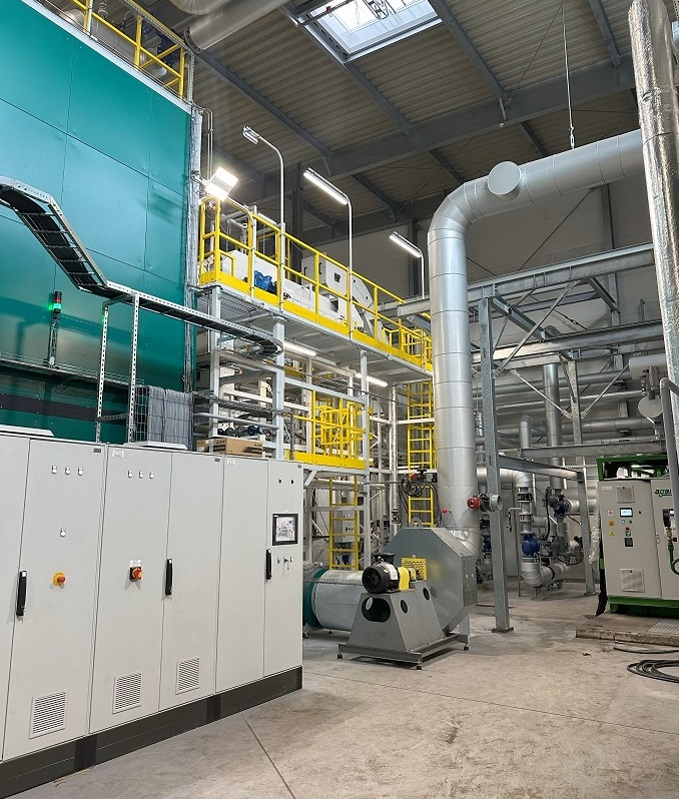

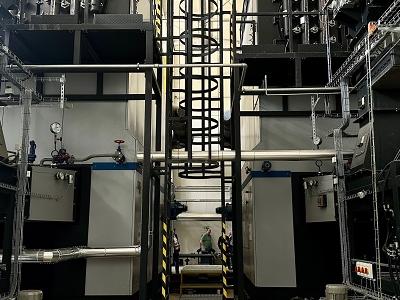

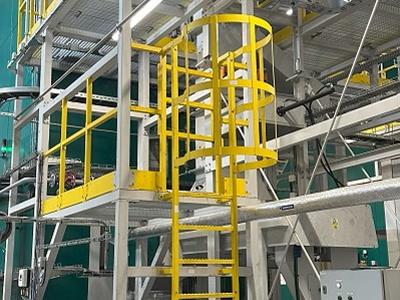

Zdjęcia
