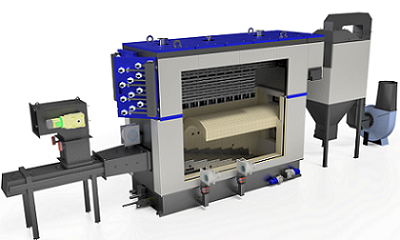

Ekomat MR
Der Ekomat MR Energiesatz ist für die Verbrennung von Biomasse in Form von Hackschnitzeln aus Nadel- und Laubholz und Sägemehl oder Baumrinde mit einer Feuchtigkeit von bis zu 55% und einer Abstufung von bis zu 10cm ausgelegt.
Die Ekomat-MR-Kessel sind Niedertemperatur-Wasserkessel aus Stahl mit vier Rauchgasstrom-Zügen. Die Standardausrüstung jeder Einheit ist ein Schieberost mit hydraulischem Antrieb, der den Prozess der Verdampfung von Feuchtigkeit im Brennstoff intensiviert und somit einen effizienteren Verbrennungsprozess ermöglicht. Kessel der MR Baureihe werden durch einen Kolben angetrieben, der Brennstoff in die Brennkammer einführt. Der Transport der Biomasse zum Kesselraum erfolgt über ein System von Redlerförderer - Kettenförderer, die an einen Container oder ein Biomasselager angeschlossen sind.
Zur Standardausrüstung der Kesseln dieser Baureihe gehört auch ein System zur automatischen Entfernung von Schlacke und Asche, die sich unter und über dem Rost ansammelt. Dieses erleichtert die Reinigung und Wartung der Brennkammer, indem es Prozessrückstände aus ihrem Raum entfernt. Darüber hinaus sind die Einheiten mit einem Notkühlsystem für den Austauscher und einem Gitterluftkühlsystem ausgestattet.
Die Kessel der Ekomat MR Baureihe sind voll automatisiert. Innovative Controller steuern alle Betriebsparameter des Geräts. Darüber hinaus bieten wir einen Fernzugriff auf das Bedieneinheit über eine mobile App an, die u.a. eine Online-Diagnose ermöglicht.
Was bieten wir Ihnen?
- Einen auf Kundenanforderungen und -fähigkeiten zugeschnittenen Anlagenplan
- Mechanische Montage des Systems - Verbindung aller seiner Komponenten
- Elektroinstallation - Lieferung und Anschluss der Schaltschränke zusammen mit der Verkabelung des Kessels und aller Komponenten
- Durchführung von Inbetriebnahmearbeiten an der Einheit, Einstellung der Betriebsparameter des Kessels und Schulung im Bereich Betrieb und Wartung der Geräte.

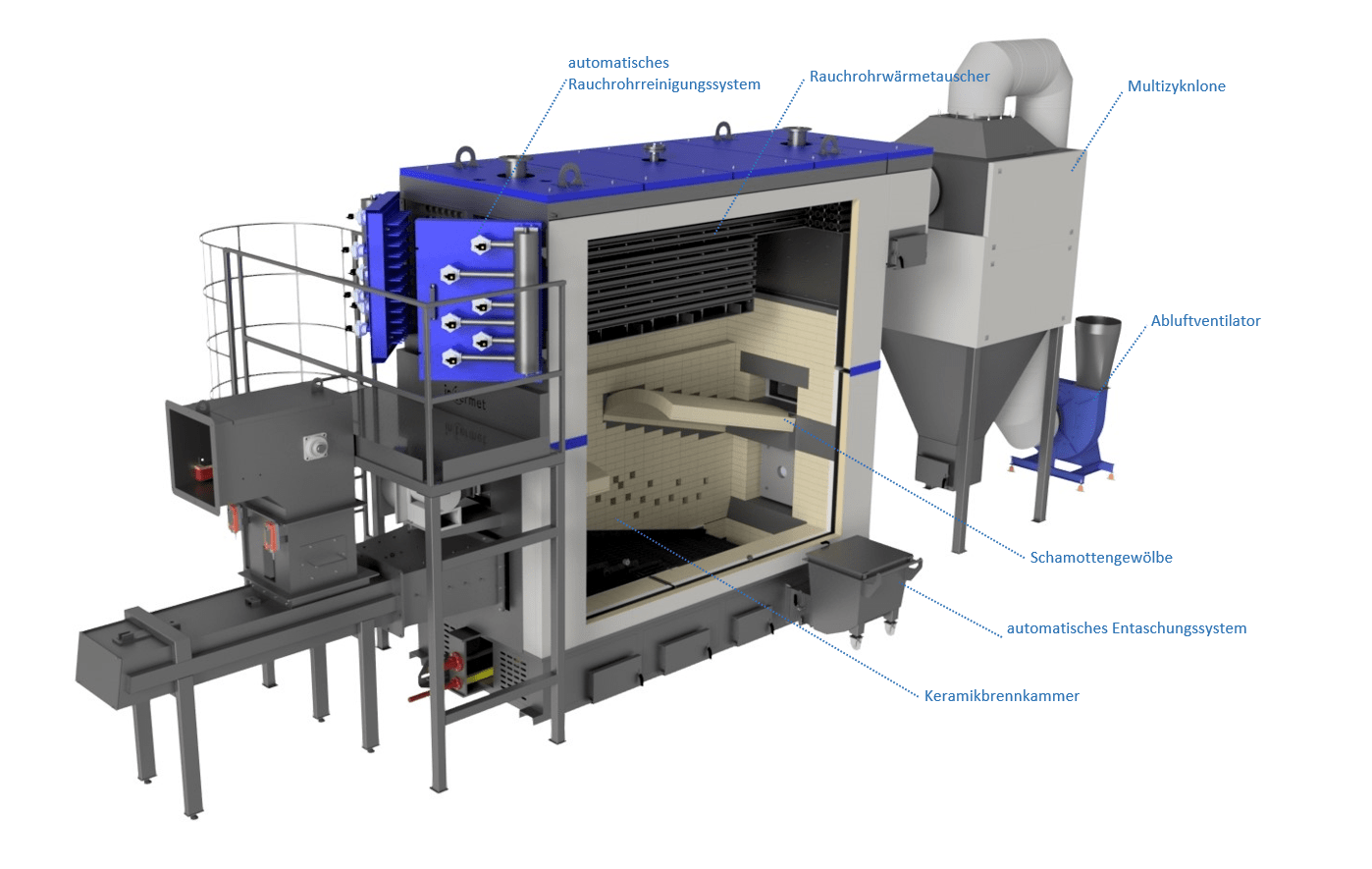

Bau des Kessels
| TECHNISCHE DATEN | ||||
|---|---|---|---|---|
| EKOMAT MR | 1000 kW | 1500 kW | 2000 kW | 3000 kW |
| Anschlüsse DN/PN [mm/bar] | 125/6 | 150/6 | 200/6 | 200/6 |
| Abgasdurchfluss* [m3/h] | 6 800 | 10 190 | 13 600 | 20 380 |
| Hydraulische Widerstände [kPa] | 10 | 10 | 25 | 25 |
| Wasservolumen [m3] | 4,30 | 5,60 | 7,35 | 9,90 |
| Schornstein-Durchmesser [mm] | 400 | 500 | 600 | 700 |
| Gewicht [kg] | 19 000 | 24 400 | 30 850 | 40 400 |
| Leistung [%] | 85-90 | 85-90 | 85-90 | 85-90 |
* Referenztemperatur 180oC
| GESAMTABMESSUNGEN | ||||||
|---|---|---|---|---|---|---|
| EKOMAT MR | A | B | C | D | E | F |
| 1000 kW | 2160 | 1400 | 4000 | 7400 | 6830 | 3700 |
| 1500 kW | 2410 | 1650 | 4300 | 7700 | 7130 | 3990 |
| 2000 kW | 2610 | 1850 | 4560 | 8190 | 7620 | 4280 |
| 3000 kW | 2870 | 2050 | 5020 | 8770 | 8200 | 4860 |
Optionen für die Brennstoffzufuhr
Der Ekomat MR verfügt über einen 20 m3-Container. Die Container sind mit einem hydraulisch angetriebenen Rechen ausgestattet, dessen Aufgabe der Transport des Brennstoffs aus dem gesamten Containerraum zum Kettenförderer ist. Über diese gelangt der Brennstoff in die Eingangsschublade und wird dann in die Brennkammer gepresst.
Der Ekomat MR mit Biomasselager. Der Rechen, mit einer maximalen Länge von 12 m, werden von Hydraulikzylindern angetrieben. Die Aufgabe dieses beruht auf dem Transport des Brennstoffs aus dem gesamten Raum zum Kettenförderer. Durch diesen gelangt der Brennstoff in die Eingangsschublade und wird dann in die Brennkammer gepresst.
Fließband
